Pijp wrijvingsverliezen in pvc

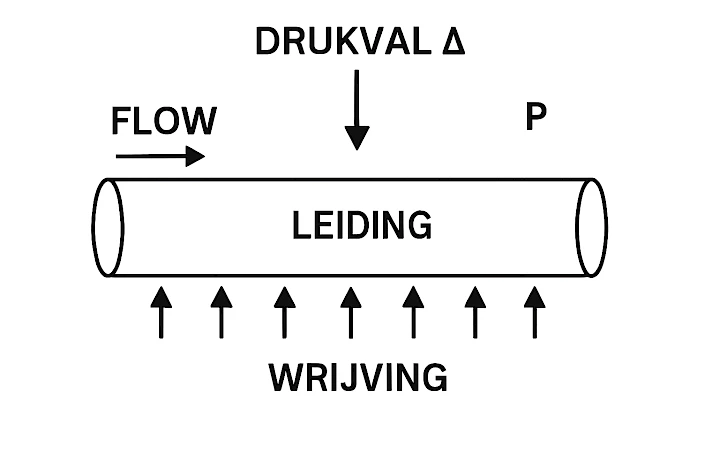

Veel factoren zijn van invloed op het wrijvingsverlies in leidingen. De belangrijkste zijn de diameter en de lengte van de pijp, maar andere factoren zoals de turbulentie van de stroming, de ruwheid van de pijp en eventuele extra bochten, verbindingen of apparatuur zoals kleppen, filters, venturi's verhogen het drukverlies waarmee je rekening moet houden. In de tabel worden de indicaties van het wrijvingsverlies weergegeven op de y-as stroomsnelheid in liters / minuut, op de x-as pijpmaat in mm / inch op basis van de binnendiameter.
Wrijvingsverlies van pijpen - PVC en polyethyleen ronde pijpen
Inwendige diameter pijp - inch/mm
| Debiet | 13 mm | 20 mm | 25mm | 32mm | 40mm | 50mm |
|---|---|---|---|---|---|---|
| Liter/min | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2 |
| 30 | 70 | 16.5 | 5.3 | 1.4 | 0.7 | 0.2 |
| 40 | - | 28 | 9 | 2.3 | 1.2 | 0.3 |
| 50 | - | 42 | 13 | 3.5 | 1.8 | 0.5 |
| 60 | - | 58 | 18 | 5 | 3 | 0.7 |
| 70 | - | 76 | 24 | 6.5 | 3 | 0.9 |
| 80 | - | - | 30 | 8 | 4 | 1.2 |
| 90 | - | - | 38 | 9 | 5 | 1.5 |
| 100 | - | - | 46 | 11 | 6 | 2 |
| 125 | - | - | 70 | 17 | 9 | 3 |
| 150 | - | - | - | 25 | 12 | 4 |
| 175 | - | - | - | 33 | 16 | 6 |
| 200 | - | - | - | 42 | 21 | 7 |
| 250 | - | - | - | 64 | 32 | 10 |
| 300 | - | - | - | - | 45 | 14 |
| 400 | - | - | - | - | 78 | 24 |
| 500 | - | - | - | - | - | 36 |
| Debiet | 64 mm | 75 mm | 90mm | 100mm | 125mm | 150mm |
|---|---|---|---|---|---|---|
| Liter/min | 2"1/2 | 3 | 3"1/2 | 4 | 5 | 6 |
| 30 | - | - | - | - | - | - |
| 40 | - | - | - | - | - | - |
| 50 | 0.15 | - | - | - | - | - |
| 60 | 0.2 | - | - | - | - | - |
| 70 | 0.2 | 0.1 | - | - | - | - |
| 80 | 0.3 | 0.16 | - | - | - | - |
| 90 | 0.45 | 0.23 | - | - | - | - |
| 100 | 0.5 | 0.2 | 0.12 | - | - | - |
| 125 | 0.8 | 0.3 | 0.18 | 0.1 | - | - |
| 150 | 1.2 | 0.5 | 0.2 | 0.14 | - | - |
| 175 | 1.5 | 0.6 | 0.33 | 0.18 | - | - |
| 200 | 2 | 1 | 0.4 | 0.2 | 0.8 | - |
| 250 | 2.8 | 1.2 | 0.6 | 0.3 | 0.12 | - |
| 300 | 4 | 2 | 1 | 0.45 | 0.17 | - |
| 400 | 6.8 | 3 | 1.5 | 0.8 | 0.2 | 0.12 |
| 500 | 11 | 5 | 3 | 1.5 | 0.5 | 0.17 |
zoek resultaten
1 Links naar andere pagina's: Pijp wrijvingsverliezen
Leidingwrijvingsverlies PVC, water in pvc-leidingen. Getallen gegeven op basis van debiet in liters per minuut en verlies gegeven in Bar / Meter opvoerhoogte.
