Beschrijving
Als het gaat om watermonitoring, hebben we een paar sensoren beschikbaar voor het meten van de waterkwaliteit. De meest populaire zijn EC, pH en DO. Om nanobubbels te meten, is er laboratoriumapparatuur beschikbaar die heel goed en precies kan werken. NanoSight met de methode voor het volgen van deeltjes is waarschijnlijk het meest gebruikte meetinstrument voor nanobubbels. Maar ook Shimadzu met de Sald7100HH en de Helos van Sympatec kunnen nanobubbels meten. Het nadeel van deze apparatuur is dat het relatief duur is en niet geschikt voor procesbewaking. Veel klanten zoeken naar een meer economische oplossing om een indicatie te krijgen of hun nano bubbelgenerator perfect werkt dit om kosten en energie te besparen wanneer hoge niveaus van nanobubbels worden bereikt, moet de apparatuur automatisch stoppen.

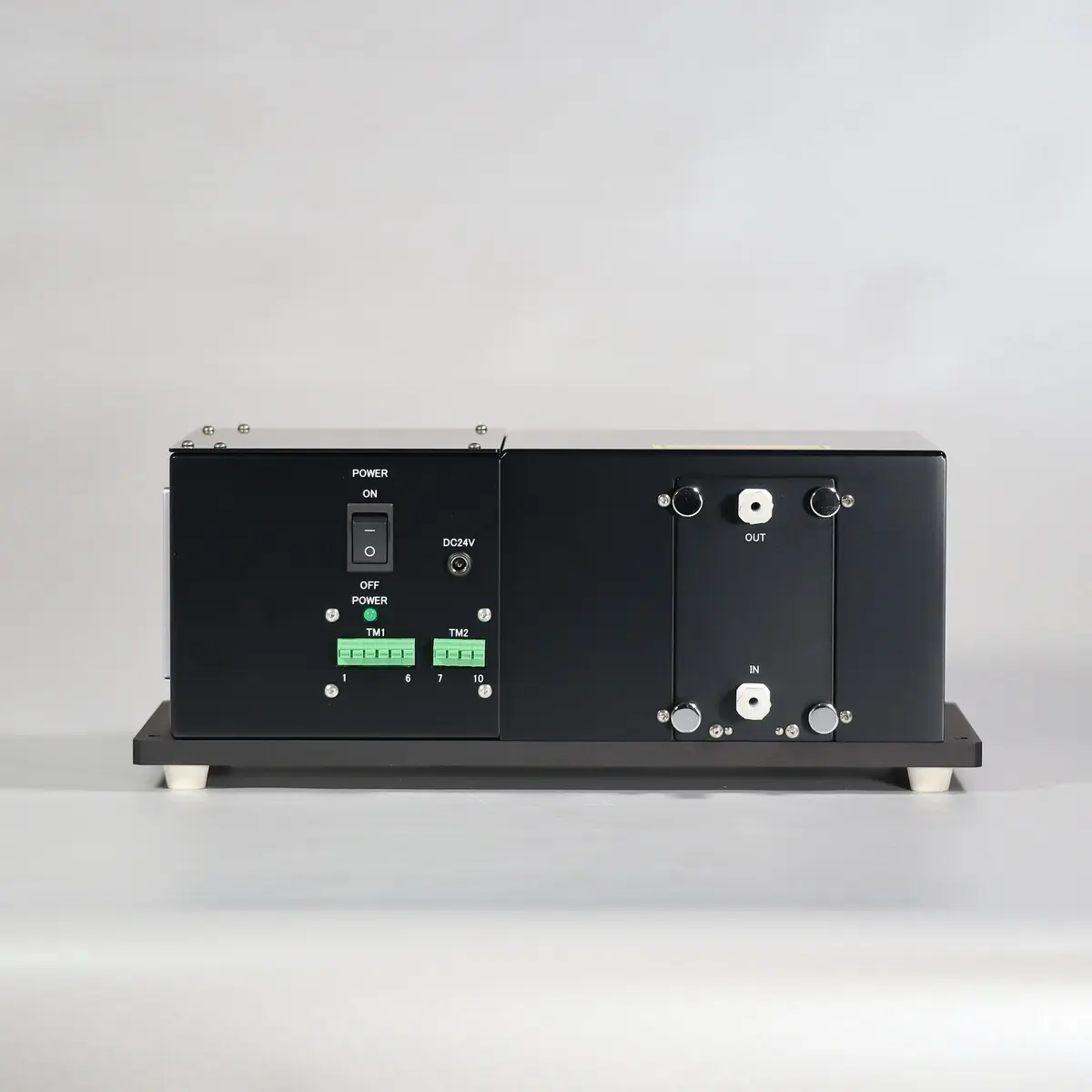

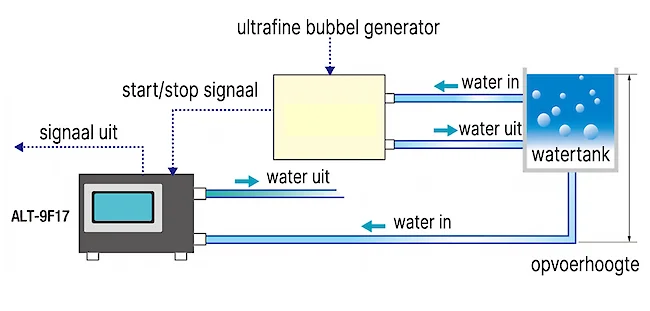

De ALT-9F17 is een nano bubbelvolgsysteem gebaseerd op het verspreide laserprincipe. De unit kan constant worden gevoed met monsterwater, hetzij door zwaartekracht of met een kleine pomp. Het lasersignaal geeft een waarde tussen 0 - 1000, deze waarde kan worden vertaald naar de geschatte bubbelconcentratie. Optionele items beschikbaar voor deze unit, heldere slang 6 mm, filter om onzuiverheden te filteren, pomp van 60 ml / minuut om het bewakingssysteem te voeden.
Het apparaat kan worden bediend via een touchpanelinterface in het Engels of Japans. Het apparaat wordt geleverd met een Engelse handleiding.
Opmerking: het nano bubbelmonitoringsapparaat is gemaakt in samenwerking tussen ALT en IDEC, vervaardigd door ALT. Exclusief verkocht door IDEC en zijn dealers. Het signaalniveau van het laser verstrooid licht is afhankelijk van de nummerconcentratie en de grootte van bellen. Zowel hogere concentratie als grotere bellen geven hogere signaalniveaus. Deeltjes geven ook een signaal aan de sensor omdat de laser een bubbel niet van een deeltje kan onderscheiden. Waterkleur en troebelheid zullen een juiste meting verstoren met een hoge troebelheid. De laser geeft een te sterk signaal om een signaal van de bel te zien.
Instructie filmpje
Ultrafine Bubbel Monitoring specificaties
| Onderdeelnummer | ALT-9F17 |
|---|---|
| Type meting | Laser verspreid licht meting (90 graden) |
| Meet object | Ultrafine bubbels (diameter max. 1 μm) |
| Nauwkeurigheid | ± 1.0 E8/ml |
| Lage limiet detectie | 1.0 to 2.0 E8/ml (afhankelijk van de grote van de bubbels) |
| Water kwaliteit | Schoon water |
| Nominaal vermogen | 100 tot 240-volt AC (50/60Hz) ac-Adapter |
| Energieverbruik | 65-watt max. |
| Werktemperature | 0 to +40 °C |
| Watertemperatuur | 0 to +45 °C |
| Bewaartemperatuur | 0 to +60 °C (boven vriespunt) |
| Material (natte onderdelen) | PTFE, PFA Quartz glas |
| Slang diameter | buitenmaat 6 mm |
| Externe Output | Relay contact (droog): Fout x 1 Pomp, 1 (voor waterstroom naar het apparaat) Vooraf ingestelde signaalniveau limiet x1 Analog signaal (4-10 mA): signaalniveau x1 |
| Externe Input | Bron input: voor Start / Stop dit apparaat 1x |
| Dimensies (mm) | 150Bx335Dx136H |
| Gewicht (circa.) | 6 Kg |
