De dompel-unit nanobellen mixer

De dompelbare nanobellenmixer is een complete unit met een lagedruk-mengtechniek die gassen in vloeistoffen effectief en efficiënter verzadigt meer dan 5 keer de niveaus van conventionele technologieën. De UFB-mixer produceert fijne bubbels die het contact oppervlak van water met het geïntroduceerde gas maximaliseren en een vloeistof produceren die sterk verzadigd is met gesuspendeerde gasbubbels. Met de UFB-mixer is niet alleen minder gas vereist om optimale verzadigingsniveaus te bereiken, maar wanneer gewenste niveaus worden bereikt, behoudt de vloeistof zijn verzadiging gedurende langere tijds. Er zijn geen hogedruk tanks nodig om de gassen in oplossing te houden.

De dompel-unit bestaat uit een UFB-mixer in combinatie met een pomp, in een speciale roestvrijstalen SUS 316L-behuizing. De unit die onderwater wordt geplaatst kan worden uitgerust met verschillende pompen en twee UFB-mixers van verschillende groottes, waardoor de unit geschikt is voor vele toepassingen:

  • Clean Tech - Chemievrije reinigingsoplossingen
  • Vijversanering
  • Landbouw en tuinbouw
  • aquacultuur

De kenmerken van de dompel-unit nanobellen mixer

  • Compact ontwerp, kleine voetafdruk
  • Makkelijk te integreren in bestaande installaties.
  • Efficiënte gasoplossing
  • Werkt in combinatie met verschillende dompelpompen
  • Flexibel systeemontwerp mogelijk

Marktsegmenten

De dompelbare nanobubbelmixer kan gebruikt worden voor verschillende toepassingen, zoals meer- en vijversanering, behandeling van irrigatiewater in de land- en tuinbouw en visteelt toepassingen. Het apparaat kan geschikt gemaakt worden voor verschillende toepassingen door de pomp te variëren.

nanobubbel mixer type737-light737
Land & tuinbouw Tsurumi LB-480Tsurumi LB-800
Water behandeling, meer- en vijversanering Tsurumi HS2.4Tsurumi 50PN2.75
Visteelt en zeewater applicatiesTsurumi 50TM2.25Tsurumi 50TM2.75

RVS 316L

De dompelbare nanobellen mixer is gemaakt van roestvrij staal 316L, in roestvrij staal zijn er 3 veel voorkomende kwaliteiten. De meest gebruikte, is roestvrij staal SUS304 ook worden 316 en 316L veel gebruikt.

Net als RVS 304, die gebruikelijk is in de voedingsmiddelenindustrie, vertonen 316 als 316L een betere corrosieweerstand en zijn ze sterker bij verhoogde temperaturen. 316 roestvrij staal bevat meer koolstof dan 316L. Beide zijn zeer vergelijkbaar, duurzaam, corrosiebestendig en een goede keuze voor situaties met hoge stress. 316L is een beter roestvrij staal voor gebruik bij hoge temperaturen en corrosie, daarom is het zo populair voor gebruik in bouw- en maritieme projecten. Acniti heeft ervoor gekozen om deze kwaliteit te gebruiken om de dompel-unit te fabriceren.

  • Apparatuur voor voedselbereiding, met name in chloride-omgevingen.
  • Pharmaceuticals
  • Maritieme toepassingen
  • Bouwkundige toepassingen
  • Medische implantaten, inclusief spelden, schroeven en orthopedische implantaten zoals totale heup- en knie-vervangingen
  • Schroeven, bouten en moeren

Afdichtingen

De unit wordt standaard geleverd met NBR-afdichtingen (alleen in het engels), ook wel nitrilrubber genoemd. Wanneer de dompelunit wordt gebruikt in zeewater of een omgeving die zuur is of olievervuiling heeft, bieden wij de mogelijkheid om de afdichtingen te upgraden naar fluorrubberelestomeren, ook wel FPM, FKM, Viton genoemd. Deze afdichting wordt volgens DIN en ISO FPM genoemd, als Amerikaanse Standard FKM. Viton® is het geregistreerde handelsmerk van DuPont Performance Elastomers.

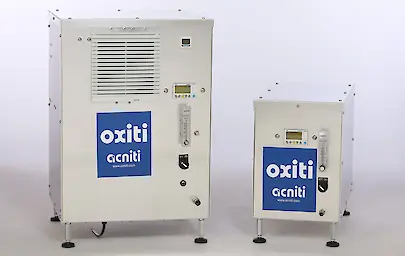

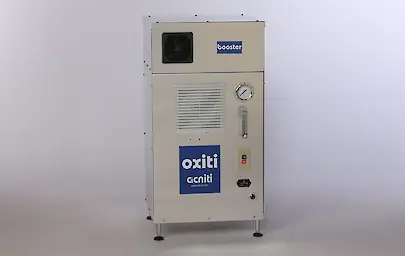

Zuurstofconcentrator

Het gebruik van een zuurstofconcentrator wordt aanbevolen, lucht bevat ongeveer 21% zuurstof, door het gebruik van een zuurstofconcentrator kan het zuurstofniveau worden geconcentreerd tot 90% - 95%, waardoor de pompwerking 4 tot 5 keer efficiënter wordt. Het elektriciteitsverbruik is ongeveer 600 Watt per uur, bij het leveren van ongeveer 6 liter zuurstof per minuut. Dit is economischer in elektriciteitsgebruik dan in lucht.

Biologie: landbouw, waterzuivering

Vaak krijgen we de vraag of de nanobellengenerator ook lucht kan gebruiken. Hoewel dit perfect mogelijk is, vanuit chemisch fysisch of technisch oogpunt, door een compressor op de installatie aan te sluiten. Wij adviseren echter geen lucht te gebruiken vanuit biologisch oogpunt. Vaak is het beter een enkel gas zoals zuurstof te gebruiken.

Hoewel je met lucht dezelfde bubbelconcentratie en bubbelafmetingen kan krijgen als bij zuurstof, hebben we ervaren dat in veel gevallen met het toedienen van lucht je ook stikstof- en koolstofdioxide in de bubbles hebt. Vooral CO2 is een makkelijk op te lossen gas, CO2 verlaagt de pH en kan overdag worden gebruikt als voedselbron voor de productie van algen. Ook stikstof in de bubbels bieden geen enkel biologisch voordeel in een aerobe mileu, het verzadigt het water met de verkeerde gasbel concentratie om een gezond milieu te creëren. Om deze redenen adviseren we om zuivere O2 te gebruiken.

Verzending, verpakking en installatie

De dompelbare ultrafijne bubbelmixer, wordt als een platte verpakking zonder een pomp door DHL verzonden. Dit bespaart transportkosten. De gewenste Tsurumi-pomp moet lokaal worden gekocht, dit heeft het voordeel van lokale garantie en geeft de zekerheid dat de pomp veilig is om te gebruiken op het lokale elektriciteitsnet. Tsurumi heeft een wereldwijd sterk netwerk en hun pompen zijn gemakkelijk online of via hun dealers te kopen. Zodra u ons pakket hebt ontvangen, is het eenvoudig te monteren met een sterschroevendraaier en een steeksleutel van 13 mm. Het pakket bevat een beugel om de pomp stevig in de roestvrijstalen doos te monteren.

Turbiti dompelunit nano bubbel mixer

  • Clean Tech - Chemicaliënvrije schoonmaakoplossingen
  • Vijver sanering
  • beluchting van irrigatietanks voor de productie van tomaat, komkommer, peper, anjerchrysant en rozen
  • landbouw en tuinbouw
  • visteelt
  • Voor beluchting van meren met vervuiling van algen
  • Garnalen teelt
  • gemakkelijk te installeren
  • compact ontwerp, weinig ruimte nodig
  • efficiënte gasoplossing

specificaties

ModelnaamOnderwater nano bubble turbiti 737-O2 RVS 316
Modelnummerturbiti_737_O2_SUS316
VloeistofMetrischImperial
Minimale stroom / minuut 50 Hz125 Liter33 Gallon
Maximale stroom / minuut 50 Hz160 Liter42 Gallon
Minimale stroom / minuut 60 Hz140 Liter37 Gallon
Maximale stroom / minuut 60 Hz175 Liter46 Gallon
Minimale stroom / uur 50 Hz7.5 M3264.9 CF
Maximale stroom / uur 50 Hz9.6 M3339.0 CF
Minimale stroom / uur 60 Hz8.4 M3296.6 CF
Maximale stroom / uur 60 Hz11 M3371 CF
watertemperatuur minimum0 ℃32 ℉
maximale watertemperatuur40 ℃104 ℉
Beschikbaarheid en grootte van zeefZeef op dompelpomp wanneer deeltjes groter dan 6 mm
AmbientMetrischImperial
Omgevingstemperatuur minimaal-20 ℃-4 ℉
Omgevingstemperatuur maximum50 ℃122 ℉
Relatieve luchtvochtigheid minimaal0 %0 %
Relatieve vochtigheid maximaal100 %100 %
GasMetrischImperial
Minimale stroom / minuut5.0 Liter1.3 Gallon
Maximale stroom / minuut8.0 Liter2.1 Gallon
Minimale stroom / uur300 Liter79 Gallon
Maximale stroom / uur480 Liter127 Gallon
Druk minimum 40 kPa6 PSI
Druk maximum 65 kPa9 PSI
GaskwaliteitGeen bijtende gassen toegestaan: zuurstof, koolstofdioxide, stikstof of omgevingslucht
ElectrischMetrischImperial
Eenheid fase Ø spanning1 Ø 220 VAC
Stroomverbruik eenheid480 watt gebaseerd op aanbevolen pomp
Natte delenRoestvrijstaal 316L, PVC, Nylon
Pomp zuig methodeOnderwaterpomp
BesturingGeen automatisering
AansluitingenMetrischImperial
Water inlaatvia de dompelpomp inlaat
Water uitlaat25 mm
Gas inlaat10 mm gas slang
Afmetingen en gewichtMetrischImperial
Dim. (l) x (b) x (h)310 x 285 x 890 mm12.2 x 11.2 x 35.0 inch
gewicht17,3 Kg38.1 lbs
Verzend afm. (b)x(d)x(h)35 x 34 x 95 cm14 x 13 x 37 inch
Verzendgewicht:25 Kg55 lbs
  • Gewicht: gewicht kale eenheid: 17,3 kg
  • Gewicht: gewichtseenheid + LB480-pomp en UFB-spruitstuk: 30,5 kg
