À propos du mélangeur submersible de nanobulles

Le mélangeur submersible de nanobulles est une unité submersible complète qui fait appel à une technique de mélange avec valves à basse pression qui sature de manière efficiente et efficace les gaz dans les liquides et ce en atteignant plus de 5 fois les niveaux des technologies conventionnelles. Le mélangeur UFB produit de fines bulles qui maximisent le contact de l'eau avec le gaz introduit, produisant un liquide hautement saturé de bulles de gaz en suspension. Avec le mélangeur UFB, non seulement moins de gaz est nécessaire pour atteindre des niveaux de saturation optimaux, mais une fois les niveaux souhaités atteints, le liquide maintient sa saturation pendant de longues périodes. Il n'y a donc pas besoin de réservoirs sous pression ou de bouteilles à haute pression pour maintenir les gaz en solution.

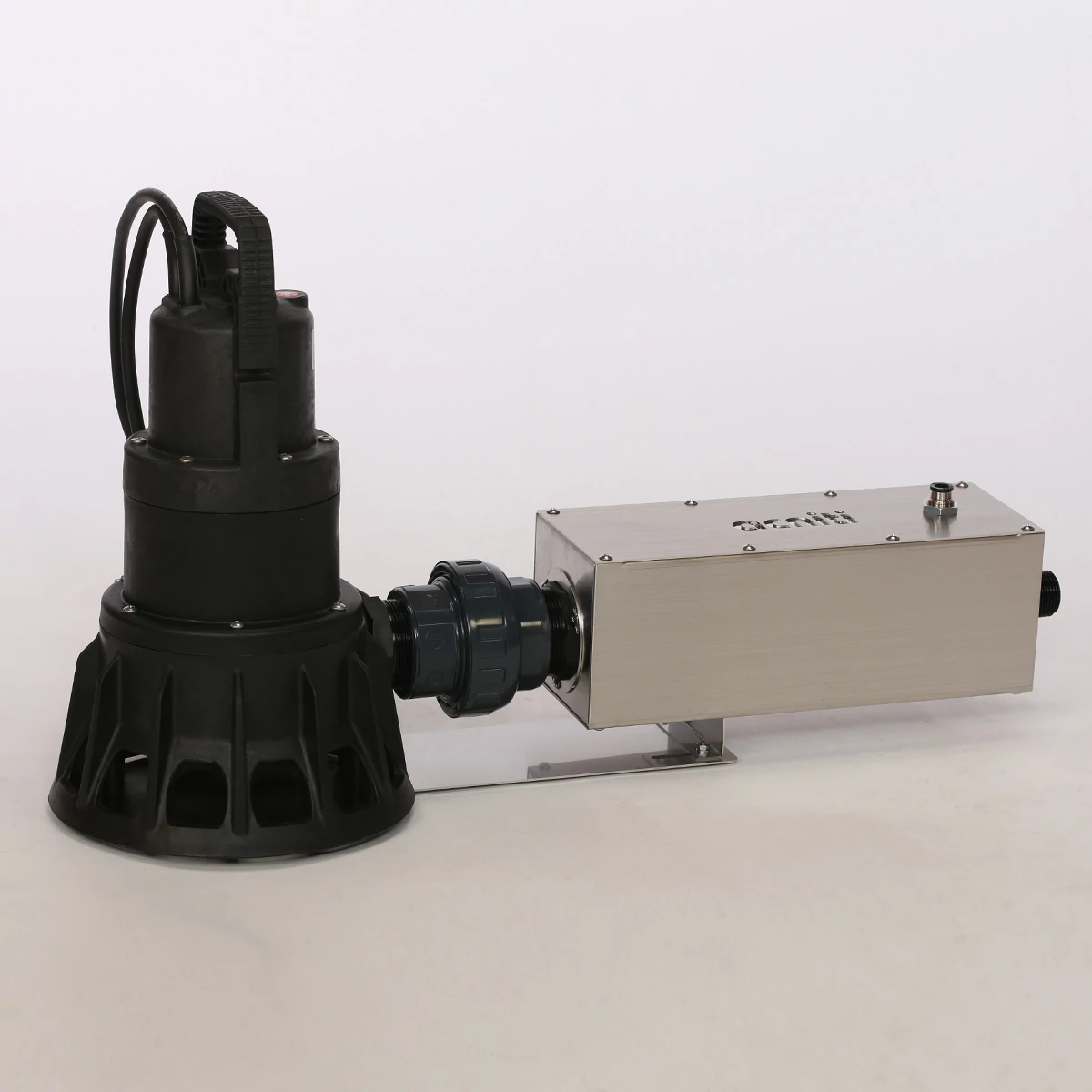

L'unité submersible se compose d'un mélangeur UFB combiné à une pompe dans un boîtier spécial en acier inoxydable SUS 316L. L'unité submersible peut être équipée d'une variété de pompes et de deux tailles différentes de mélangeurs UFB, ce qui rend l'unité adaptée à de nombreuses applications notamment:

  • Clean Tech – Solutions de nettoyage sans produits chimiques
  • Assainissement de d'étangs
  • Agriculture et horticulture
  • Aquaculture

Caractéristiques de l'unité submersible

  • Conception compacte, faible encombrement
  • Facile à connecter et à positionner dans des installations existantes.
  • Dissolution efficace des gaz
  • Fonctionne en combinaison avec une gamme de pompes submersibles
  • Conception de systèmes flexibles possible

Segments d'application du marché

Le mélangeur submersible de nanobulles peut être utilisé pour diverses applications, telles que l'assainissement des lacs et des étangs, le traitement de l'eau d'irrigation agricole et horticole et les applications d'aquaculture. Rendre l'unité adaptée à une application se fait en faisant varier la pompe requise dans l'unité.

Nanobubble mixer type737 light737
Agriculture & horticulture Tsurumi LB-480Tsurumi LB-800
Water treatment, lake and pond remediation Tsurumi HS2.4Tsurumi 50PN2.75
Aquaculture and seawater applicationsTsurumi 50TM2.25Tsurumi 50TM2.75

Acier inoxydable 316L

L'unité submersible est en acier inoxydable 316L. En acier inoxydable il existe 3 qualités communes avec des différences de propriétés. Le plus couramment utilisé est l'inox SUS304 puis le 316 et troisième place le 316L. Comme le 304, qui est courant dans l'industrie alimentaire, les types 316 et 316L présentent une meilleure résistance à la corrosion et sont plus résistants à des températures élevées. L'acier inoxydable 316 contient plus de carbone que le 316L. Les deux sont très similaires, durables, résistants à la corrosion et constituent un bon choix pour les situations à forte contrainte. Le 316L est un meilleur acier inoxydable pour les utilisations à haute température et à haute corrosion, c'est pourquoi il est si populaire dans les projets de construction et les projets marins. C'est pourquoi acniti a choisi d'utiliser cette qualité pour fabriquer ses unités submersibles.

  • Matériel de préparation des aliments, en particulier dans les environnements chlorés.
  • Produits pharmaceutiques
  • Applications marines et maritimes
  • Applications architecturales
  • Implants médicaux, y compris les broches, les vis et les implants orthopédiques tels que les prothèses totales de hanche et de genou
  • Vis, boulons et écrous

Joints

L'unité est livrée en standard avec des joints NBR également appelés caoutchouc nitrile. Lorsque l'unité est utilisée dans l'eau de mer ou dans un environnement acide ou contaminé par de l'huile, nous offrons la possibilité de mettre à niveau les joints en élastomères de caoutchouc fluoré également appelés FPM, FKM ou Viton. Ce joint est appelé selon la DIN et l'ISO comme FPM et FKM selon la norme américaine. Viton® est la marque déposée de DuPont Performance Elastomers.

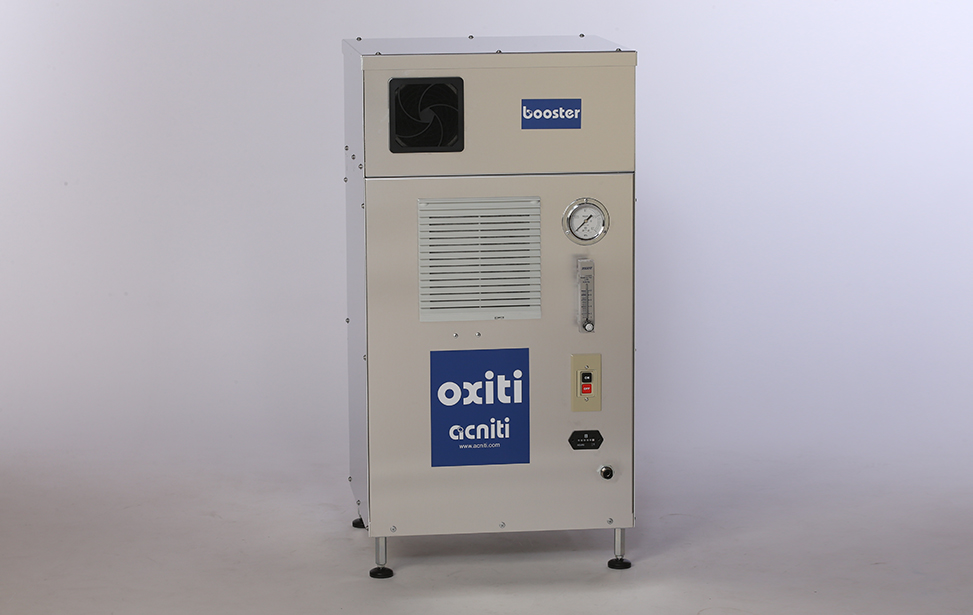

Concentrateur d'oxygène

L'utilisation d'un concentrateur d'oxygène est recommandée, l'air contient environ 21 % d'oxygène. En utilisant un concentrateur d'oxygène le niveau d'oxygène peut être concentré jusqu'à 90%-95%, ce qui rend l'opération de pompage 4 à 5 fois plus efficace. La consommation d'électricité est d'environ 600 watts par heure, ce qui délivre environ 6 litres d'oxygène par minute. Ce calcul montre que l'utilisation d'un concentrateur d'oxygène est plus économique en consommation d'électricité que d'utiliser de l'air.

Biologie : agriculture, traitement de l'eau

Souvent, nous recevons la question suivante: "Puis-je aussi utiliser le générateur de nanobulles avec de l'air ambiant?" La réponse est que bien que ceci soit parfaitement possible d'un point de vue physico-chimique ou technique en raccordant un compresseur à l'installation, nous déconseillons l'utilisation d'air ambiant d'un point de vue biologique. Dans la plupart des cas nous recommandons l'utilisation d'un seul gaz tel que l'oxygène.

Bien que vous obteniez la même concentration et la même taille de bulles qu'avec l'oxygène, nous avons constaté que dans de nombreux cas en dosant de l'air, des bulles de d'azote et de dioxyde de carbone sont également produites. Le CO2 en particulier est facile à dissoudre, abaissera votre pH et peut être utilisé pendant la journée comme source de nourriture pour la production d'algues. De plus, les bulles d'azote n'offrent la plupart du temps aucun avantage, elles saturent l'eau avec les mauvaises bulles pour créer un environnement sain. Pour toutes ces raisons, nous recommandons la plupart du temps d'utiliser de l'O2 pur.

Expédition, emballage et installation

Le mélangeur de nanobulles sera expédié par DHL ou Fedex sous forme de paquet plat sans pompe. Ceci permet d'économiser sur les frais de transport. La pompe Tsurumi qui convient doit être achetée localement, ce qui présente l'avantage d'une garantie locale et donne la sécurité que la pompe pourra être utilisée en toute sécurité sur le réseau électrique local. Tsurumi dispose d'un solide réseau mondial et ses pompes sont faciles à acheter en ligne ou via ses revendeurs. Une fois que vous avez reçu l'emballage de l'unité submersible, il est facile de le monter avec un tournevis étoile et une clé de 13 mm. Le paquet contient un support pour monter solidement la pompe dans la boîte en acier inoxydable.

Turbiti mélangeur submersible de nanobulles

  • Clean Tech - Solutions de nettoyage sans produits chimiques
  • assainissement d'étang
  • aération des réservoirs d'irrigation pour la production de tomates, concombres, poivrons, oeillets, chrysanthèmes et roses
  • agriculture et horticulture
  • aquaculture
  • pour l'aération de lacs contaminés par les algues
  • élevages de crevettes
  • facile à installer
  • design compact, nécessite peu d'espace
  • dissolution efficace des gaz

spécifications

Nom du modèleSpécifications du mélangeur à nano-bulles submersible turbiti 737-O2SU
Numéro de modèleturbiti_737_O2_SUS316
LiquideSystème MétriqueSystème impérial
Débit minimal / minute 50 Hz125 Litre33 Gallon
Courant maximal / minute 50 Hz160 Litre42 Gallon
Débit minimal / minute 60 Hz140 Litre37 Gallon
Courant maximal / minute 60 Hz175 Litre46 Gallon
Courant minimum / heure 50 Hz7.5 M3264.9 CF
Débit maximal / heure 50 Hz9.6 M3339.0 CF
Courant minimum / heure 60 Hz8.4 M3296.6 CF
Débit maximal / heure 60 Hz11 M3371 CF
température minimale de l'eau0 ℃32 ℉
température maximale de l'eau40 ℃104 ℉
Disponibilité et taille de la crépineCrépine sur pompe submersible lorsque particules supérieures à 6 mm
AmbiantSystème MétriqueSystème impérial
Température ambiante minimale-20 ℃-4 ℉
Température ambiante maximale50 ℃122 ℉
Humidité relative minimale0 %0 %
Humidité relative maximale100 %100 %
GazSystème MétriqueSystème impérial
Débit minimal / minute5.0 Litre1.3 Gallon
Courant maximal / minute8.0 Litre2.1 Gallon
Courant minimum / heure300 Litre79 Gallon
Débit maximal / heure480 Litre127 Gallon
Pression minimale 40 kPa6 PSI
Pression maximale 65 kPa9 PSI
Qualité du gazNe pas utiliser de gaz corrosifs. L'utilisation d'oxygène, de dioxyde de carbone, d'azote ou d'air ambiant est autorisée.
ElectriqueSystème MétriqueSystème impérial
Tension phase Ø unité1 Ø 115 ou 220 VCA
Consommation électrique de l'unité480 watts sur base de la pompe recommandée
Parties humidesAcier inoxydable 316L, PVC, Nylon
Méthode d'aspiration de la pompePompe submersible
ContrôlePas d'automatisation
ConnexionsSystème MétriqueSystème impérial
arrivée d'eauentrée de pompe submersible
sortie d'eau25mm
Arrivée de gazTuyau gaz 10 mm ou 3/8"
Dimensions et poidsSystème MétriqueSystème impérial
Dim. (l) x (p) x (h)310 x 285 x 890 mm12.2 x 11.2 x 35.0 pouce
poids17.3 kg38.1 livres
Dimensions d'expédition (l)x(p)x(h)35 x 34 x 95 cm14 x 13 x 37 pouce
Poids de livraison25 kg55 livres
  • Poids : poids unitaire net : 17,3 kg
  • Poids : unité de poids + pompe LB480 et collecteur UFB : 30,5 kg
