Description

En ce qui concerne la surveillance de l'eau, nous avons quelques capteurs disponibles pour mesurer la qualité de l'eau. Les plus populaires sont EC, pH et l'OD. Pour mesurer les nanobulles, il existe des équipements de laboratoire disponibles qui peuvent faire un travail très fin et précis. Le NanoSight avec sa méthode d'analyse du suivi des particules est probablement l'instrument de mesure le plus largement utilisé pour les nanobulles. Ceci est sans compter le Sald7100HH de Shimadzu et le Helos de Sympatec qui pevent mesurer les nanobulles. L'inconvénient de cet équipement est qu'il est relativement coûteux et qu'il n'est pas adapté à la surveillance des processus. De nombreux clients recherchent une solution plus économique pour savoir si leur générateur de nanobulles fonctionne parfaitement. De plus, l'équipement doit s'arrêter automatiquement lorsque des niveaux élevés de bulles ultrafines sont atteints et ce pour minimiser les coûts et l'énergie.

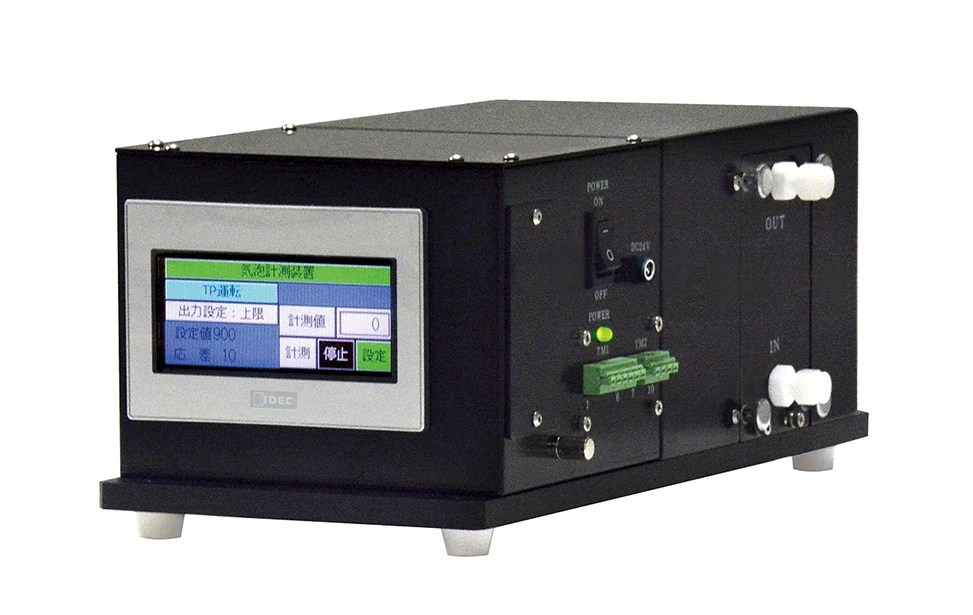

L'ALT-9F17 est un système de surveillance de nanobulles basé sur le principe du laser diffusé. L'unité peut être alimentée en permanence avec de l'eau de mesure, soit par gravité, soit avec une petite pompe. Le signal laser donne une valeur entre 0 et 1000. Cette valeur peut être traduite en concentration approximative de bulles. Éléments optionnels disponibles avec cet appareil: tubulure transparente 6 mm, filtre pour filtrer les impuretés, pompe 60 ml/minute pour alimenter le système de surveillance.

Overview setup ALT-9F-17 for monitoring ultrafine bubbles.

L'unité peut être utilisée avec une interface à écran tactile en anglais ou en japonais. L'appareil est livré avec un manuel en anglais.

Remarque: Le dispositif de surveillance de nanobulles a été réalisé en collaboration avec ALT et IDEC et est fabriqué par ALT. Le dispositif est vendu exclusivement par IDEC et ses revendeurs. Le niveau de signal de la lumière diffusée par laser dépend de la concentration en nombre et de la taille des bulles. Une concentration plus élevée et des bulles de plus grande taille donnent des niveaux de signal plus élevés. Les particules donnent également un signal au capteur car le laser n'est pas capable de distinguer une bulle d'une particule. La couleur de l'eau et la turbidité interféreront avec une mesure correcte avec une turbidité élevée, le laser donnera un signal trop fort pour voir un signal de la bulle.



Films d'instruction



Spécifications ALT-9F17

No. de pièceALT-9F17
Type de mesureMesure de la lumière diffusée par laser (90 degrés)
Objet de mesureNanobulles (diamètre max 1 μm)
Précision± 1.0 E8/ml
Limite basse détection1,0 à 2,0 E8/ml (selon la taille des bulles)
Qualité de l'eauEau propre
Puissance nominaleAdaptateur secteur 100 à 240 volts CA (50/60 Hz)
Consommation électrique65 watts max.
Température de fonctionnement0 à +40 °C
Température de l'eau0 à +45 °C
Température de stockage0 à +60 °C (au dessus du point de gel)
Matériau (pièces humides)PTFE, PFA, verre de quartz
Taille du tube (in - out)O.D. 6 mm
Sortie externeContact de relais (sec) : Erreur x 1 Pompe, 1 (pour le débit d'eau vers l'unité) Limite de niveau de signal préréglé x1 Signal analogique (4-10 mA) : niveau de signal x1
Entrée externeEntrée source : pour exécuter/arrêter cet équipement x1
Dimensions (mm)150Wx335Dx136H (pas de projections)
Poids (approx.)6 Kg

Surveillance de nanobulles ALT-9F17

  • À titre de contrôle, des nanobulles sont produites en continu dans le processus de production.
  • Pour une référence des niveaux de concentration des nanobulles en laboratoire.
  • Alarme pour les concentrations de nanobulles trop élevées ou trop faibles pour démarrer ou arrêter le générateur de nanobulles.

spécifications

Nom du modèleALT-9F17
Numéro de modèleALT-9F17
LiquideSystème MétriqueSystème impérial
Disponibilité et taille de la crépinepas de filtre recommandé un filtre de 2-7 microns pour éliminer les micro bulles
AmbiantSystème MétriqueSystème impérial
Température ambiante maximale40 ℃104 ℉
Dimensions et poidsSystème MétriqueSystème impérial
Dim. (l) x (p) x (h)150 x 335 x 136 mm5.9 x 13.2 x 5.4 pouce
poids6 kg13.2 livres
Dimensions d'expédition (l)x(p)x(h)41 x 31 x 33 cm16 x 12 x 13 pouce
Poids de livraison7 kg15 livres
