ALT-9F17 Capteur Nanobulle: Précision Validée et Guide d'Achat

Le capteur de nanobulles ALT-9F17 représente une percée dans la technologie de surveillance des bulles ultrafines, offrant une alternative économique aux équipements de laboratoire coûteux tels que les systèmes NanoSight pour le contrôle des processus en temps réel. Ce système de surveillance basé sur le laser démontre une précision de mesure exceptionnelle avec un coefficient de corrélation de 0,992 par rapport aux mesures Nanosite NS500 établies, ce qui le rend idéal pour le contrôle automatisé des générateurs de nanobulles et l'optimisation de l'énergie dans les applications industrielles.

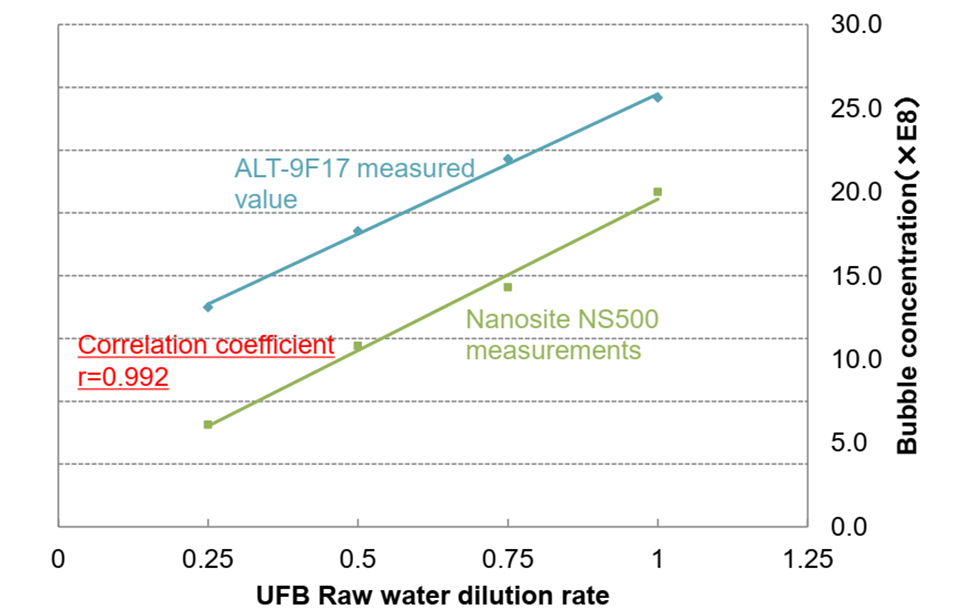

Étude de corrélation ALT-9F17

L'étude de corrélation révèle une relation linéaire exceptionnellement forte (r = 0,992) entre les mesures de lumière diffusée par laser de l'ALT-9F17 et les relevés de concentration de bulles Nanosite NS500 pour différents taux de dilution de bulles ultrafines. Les deux systèmes de mesure ont suivi des tendances presque identiques, avec des lectures de tension passant d'environ 3,4 mV à 1,7 mV lorsque les concentrations de bulles diminuaient de 25 × 10E8 à 13 × 10E8 particules par millilitre.

Cette validation démontre que le principe du laser diffusé se traduit efficacement par des estimations fiables de la concentration de bulles, la gamme de signaux 0-1000 de l'ALT-9F17 fournissant des réponses proportionnelles aux nombres réels de particules. La corrélation linéaire entre les différents niveaux de dilution confirme la capacité du capteur à surveiller avec précision les populations de bulles ultrafines dans les applications en temps réel.

Résultats de la validation des mesures

Les conditions de référence contrôlées pour l'étude de corrélation comprenaient de l'eau ultrapure maintenue à 23,2°C, avec une température ambiante de 25,5°C, afin de garantir des protocoles de mesure normalisés. Ces contrôles environnementaux précis ont été essentiels pour obtenir des résultats de corrélation exceptionnels, car la mesure de la lumière diffusée par laser de l'ALT-9F17 fonctionne à 90 degrés et peut être influencée par des facteurs liés à la qualité de l'eau, notamment la turbidité et la couleur.

Dans ces conditions optimisées, le capteur a démontré sa capacité à détecter des bulles ultrafines d'un diamètre allant jusqu'à 1 μm, atteignant une précision de ± 1,0 E8/ml et un seuil de détection à faible limite de 1,0 à 2,0 E8/ml en fonction de la taille de la bulle. La validation confirme que les applications sur le terrain peuvent nécessiter des ajustements d'étalonnage en fonction de paramètres spécifiques de la qualité de l'eau, car les particules et la turbidité élevée peuvent interférer avec la bonne interprétation du signal laser.

Voir l'ALT-9F17 en action

Les vidéos suivantes montrent le processus complet d'installation et d'utilisation de l'ALT-9F17. Le matériel couvre l'installation physique et les connexions ; le logiciel couvre la configuration de l'écran tactile et les réglages des sorties relais.

Matériel : installation et connexions

Ce que couvre cette vidéo :

• Interface produit et contrôle du débit : Détaille l'installation d'un tuyau de 6 mm de diamètre extérieur pour l'entrée et la sortie de l'eau, y compris les exigences relatives à l'acheminement des échantillons par gravité ou à l'aide d'une pompe.
• IHM et rétroaction du système : Décrit l'interface du panneau avant, en particulier le comportement des voyants d'état, les zones de navigation de l'écran tactile et la séquence d'initialisation automatisée lors de la mise sous tension.
• Configuration opérationnelle : Fournit un aperçu de haut niveau des trois modes de mesure distincts, guidant les utilisateurs dans le choix de la configuration matérielle et logicielle pour leur application spécifique.
• Intégration externe (E/S) : Explique les bornes de sortie des relais et montre comment câbler des contacts secs pour la synchronisation automatisée des pompes et la signalisation des erreurs à distance.

Logiciel : Configuration de l'écran tactile et réglages des relais

Ce que couvre cette vidéo :

• Logique du mode de fonctionnement : Présentation détaillée des trois modes du logiciel : Manuel, Automatique et Seuil, et comment programmer le comportement d'échantillonnage spécifique à chacun.
• Programmation du seuil et des relais : Instructions sur le réglage des limites des signaux "haut" et "bas" (sur l'échelle 0-1000) qui déclenchent les relais matériels pour démarrer/arrêter les pompes ou les générateurs externes.
• Étalonnage du point zéro : Un guide étape par étape sur l'utilisation du menu d'étalonnage du logiciel pour "mettre à zéro" le laser avec de l'eau pure, ce qui permet de s'assurer que la ligne de base du capteur reste précise au fil du temps.
• Navigation du système et interface utilisateur : Comment utiliser l'écran tactile, visualiser les graphiques de mesure en temps réel et accéder aux informations de diagnostic du système.

Astuce pour ces modes :

• Le mode manuel est idéal pour vérifier ponctuellement la concentration dans un laboratoire.
• Le mode Seuil est idéal pour l'automatisation industrielle, lorsque tu veux maintenir une "densité de bulles" spécifique sans intervention manuelle.

Applications pratiques

Pour les applications de contrôle des processus, le système de mesure par laser diffusé permet l'arrêt automatisé des générateurs de bulles ultrafines lorsque les niveaux de concentration optimaux sont atteints, ce qui permet de réaliser d'importantes économies d'énergie. Les contacts de relais externes du capteur permettent une intégration directe avec les systèmes de contrôle industriels, offrant des sorties de contact sec pour la détection d'erreur, le contrôle de la pompe et les limites de niveau de signal prédéfinies, ainsi que des signaux analogiques de 4 à 10 mA pour une surveillance continue.

La connectivité du tube de 6 mm permet un écoulement de l'eau d'échantillonnage par gravité ou assisté par une pompe à raison de 60 ml par minute, ce qui rend l'installation flexible dans les différentes configurations de l'usine. Grâce à son interface à écran tactile disponible en anglais ou en japonais, les opérateurs peuvent facilement surveiller la gamme de signaux 0-1000 qui se traduit directement par des niveaux de concentration de bulles, éliminant ainsi le besoin d'un équipement de laboratoire coûteux dans les applications de surveillance des processus de routine.

Conditions de fonctionnement

La plage des températures de fonctionnement s'étend de 0 à +40°C pour l'appareil lui-même, tout en s'accommodant de températures de l'eau allant jusqu'à +45°C pendant les opérations de mesure. Les conditions de stockage s'étendent jusqu'à +60°C avec des exigences strictes de non congélation pour protéger les composants sensibles du laser et les parties humides en verre de quartz PTFE/PFA.

Les exigences en matière d'alimentation sont flexibles avec une compatibilité de 100 à 240 volts CA à 50/60Hz par le biais d'un adaptateur inclus, consommant un maximum de 65 watts pendant le fonctionnement. L'empreinte compacte de 150W×335D×136H mm et le poids de 6 kg facilitent l'installation dans divers environnements industriels, bien qu'une performance optimale nécessite des échantillons d'eau douce sans turbidité excessive qui pourrait interférer avec le système de mesure laser à 90 degrés.

Tu trouveras plus d'informations et de détails techniques sur la page du produit ALT-9F17.

L'ALT-9F17 est-il adapté à ton processus ?

L'ALT-9F17 est optimisé pour le contrôle des processus en temps réel dans les environnements d'eau propre. Utilise ce tableau pour évaluer l'adaptation avant l'achat.

En résumé, l'ALT-9F17 est l'outil qu'il te faut lorsque tu as besoin d'un contrôle de concentration abordable et en temps réel pour automatiser et optimiser les processus de génération de nanobulles dans les milieux industriels d'eau propre. Il ne remplace pas une analyse complète en laboratoire de l'ANT.
