فقدان احتكاك الأنابيب PVC

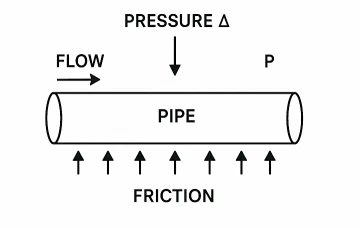

تؤثر العديد من العوامل على فقدان الاحتكاك في الأنبوب. أهمها هو قطر الأنبوب وطوله، ولكن هناك عوامل أخرى مثل اضطراب التدفق وخشونة الأنبوب وأي انحناءات أو وصلات أو معدات إضافية مثل الصمامات والمرشحات والفلاتر والفتحات الهوائية تزيد من فقدان الرأس الذي تحتاج إلى حسابه. في الجدول، تظهر مؤشرات فقدان الاحتكاك على المحور ص معدل التدفق باللتر/الدقيقة، وعلى المحور س حجم الأنبوب بالملم/البوصة بناءً على القطر الداخلي.
فقدان احتكاك الأنابيب - الأنابيب المستديرة من البولي فينيل كلوريد والبولي إيثيلين
أنبوب القطر الداخلي - بوصة / مم
| معدل التدفق | 13 مم | 20 مم | 25 مم | 32 مم | 40 مم | 50 مم |
|---|---|---|---|---|---|---|
| لتر/دقيقة | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2 |
| 30 | 70 | 16.5 | 5.3 | 1.4 | 0.7 | 0.2 |
| 40 | - | 28 | 9 | 2.3 | 1.2 | 0.3 |
| 50 | - | 42 | 13 | 3.5 | 1.8 | 0.5 |
| 60 | - | 58 | 18 | 5 | 3 | 0.7 |
| 70 | - | 76 | 24 | 6.5 | 3 | 0.9 |
| 80 | - | - | 30 | 8 | 4 | 1.2 |
| 90 | - | - | 38 | 9 | 5 | 1.5 |
| 100 | - | - | 46 | 11 | 6 | 2 |
| 125 | - | - | 70 | 17 | 9 | 3 |
| 150 | - | - | - | 25 | 12 | 4 |
| 175 | - | - | - | 33 | 16 | 6 |
| 200 | - | - | - | 42 | 21 | 7 |
| 250 | - | - | - | 64 | 32 | 10 |
| 300 | - | - | - | - | 45 | 14 |
| 400 | - | - | - | - | 78 | 24 |
| 500 | - | - | - | - | - | 36 |
| معدل التدفق | 64 مم | 75 مم | 90 مم | 100 مم | 125 مم | 150 مم |
|---|---|---|---|---|---|---|
| لتر/دقيقة | 2"1/2 | 3 | 3"1/2 | 4 | 5 | 6 |
| 30 | - | - | - | - | - | - |
| 40 | - | - | - | - | - | - |
| 50 | 0.15 | - | - | - | - | - |
| 60 | 0.2 | - | - | - | - | - |
| 70 | 0.2 | 0.1 | - | - | - | - |
| 80 | 0.3 | 0.16 | - | - | - | - |
| 90 | 0.45 | 0.23 | - | - | - | - |
| 100 | 0.5 | 0.2 | 0.12 | - | - | - |
| 125 | 0.8 | 0.3 | 0.18 | 0.1 | - | - |
| 150 | 1.2 | 0.5 | 0.2 | 0.14 | - | - |
| 175 | 1.5 | 0.6 | 0.33 | 0.18 | - | - |
| 200 | 2 | 1 | 0.4 | 0.2 | 0.8 | - |
| 250 | 2.8 | 1.2 | 0.6 | 0.3 | 0.12 | - |
| 300 | 4 | 2 | 1 | 0.45 | 0.17 | - |
| 400 | 6.8 | 3 | 1.5 | 0.8 | 0.2 | 0.12 |
| 500 | 11 | 5 | 3 | 1.5 | 0.5 | 0.17 |
