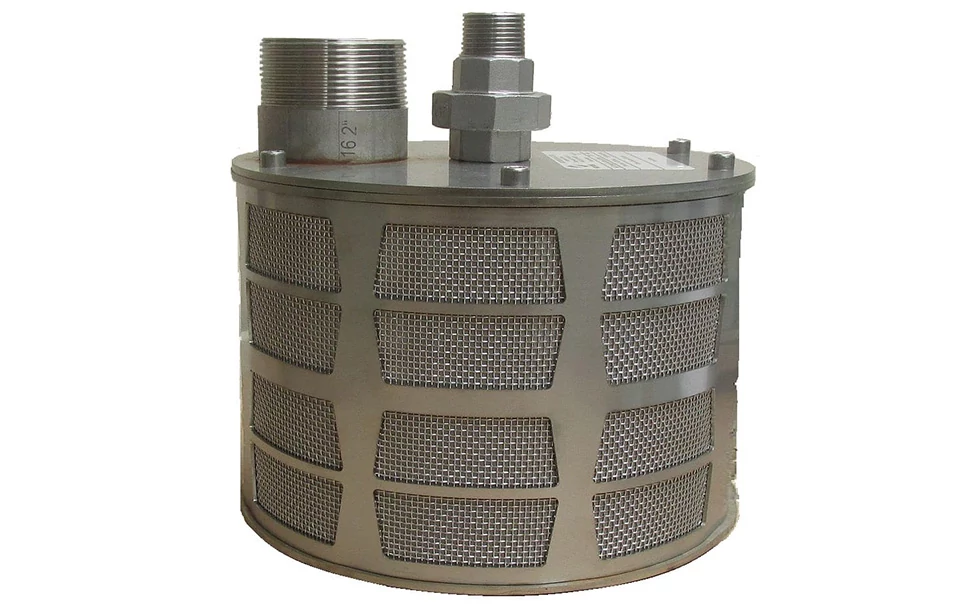

  • inlet filter RF200RW
  • inlet filter RF200A drawing 1
  • inlet filter RF200 drawing side view
  • inlet filter RF200 drawing top view

وصف المنتج

توفر فلاتر RF200A وRF200AS لشفط مضخات السطح والمعدات المتصلة الأخرى حماية ضد الانسداد. هي مصافي شفط مياه القذرة من الفولاذ المقاوم للصدأ ذات سعة تصل إلى 220 لترًا / الدقيقة (14 مترًا مكعبًا في الساعة) ، قادرة على التصفية من 60 ميكرونًا.

يمكن تجهيز فلتر RF200A بإدخالات شبكية من النايلون القابلة للاستبدال. في المتوسط، يحتاج الشبك النايلون إلى استبدال كل 5000 ساعة من الاستخدام المستمر لشبك 300 ميكرون، و 1000 - 2000 ساعة من الاستخدام المستمر لشبك 60 و 115 ميكرونًا، على الرغم من أن هذه الفترات الزمنية للصيانة ستختلف وفقًا لظروف المياه.

يمكن تجهيز RF200AS بشبك تصفية من الفولاذ المقاوم للصدأ وتحتاج إلى غسل بالرش عند فترات مماثلة.

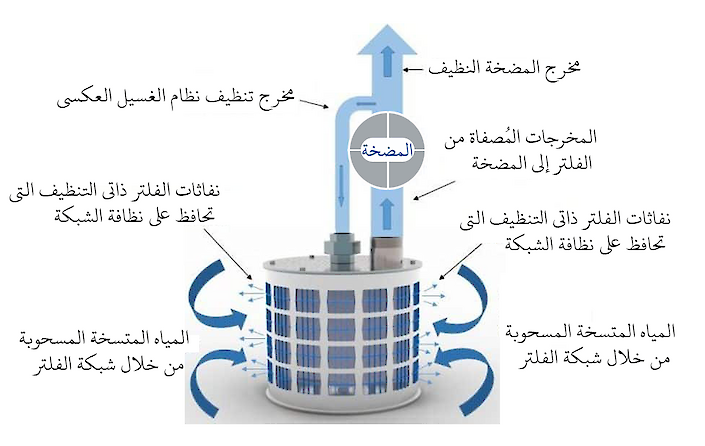

تستخدم هذه الفلاتر جزءًا من مخرج المضخة لتوفير تغذية إلى دوار الغسيل الداخلي. يتم أخذ هذا التغذية من مخرج المضخة المصفى بالفعل. تدور البخاخات المزدوجة لدوار التنظيف بمعدل حوالي 60 لفة في الدقيقة في كل فلتر، مما يمحو الشاشة بأكملها كل ½ ثانية. نظرًا لأن آلية التنظيف تقع على الجانب المصفى للشاشة، فإن الشوائب في المياه لن تعوق الآلية. يتطلب توفير حوالي 20 -25٪ من ناتج المضخة لتزويد دوار التنظيف.

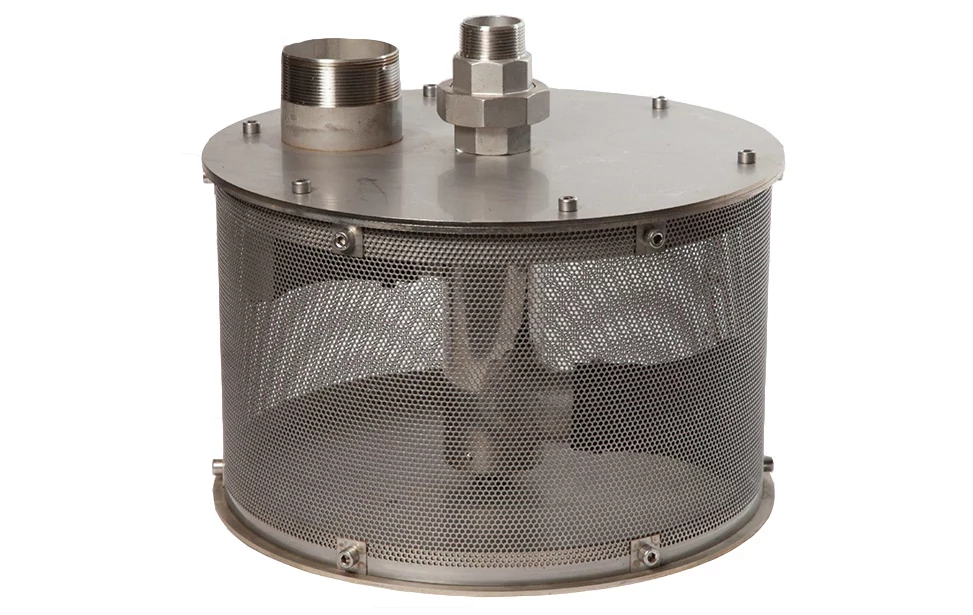

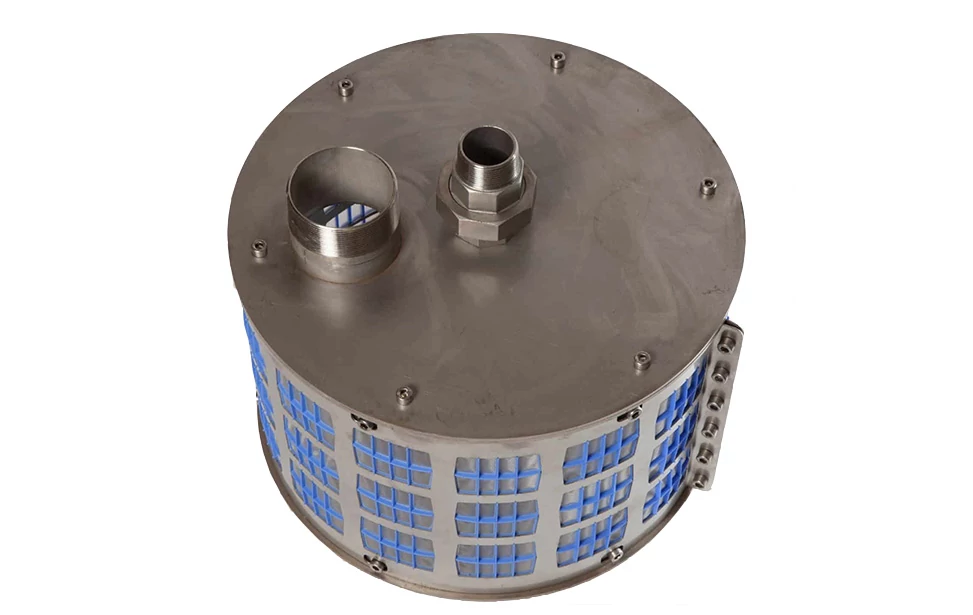

لسعات أكبر، يرجى النظر في فلتر RF400لمعدل تدفق يصل إلى 1000 لتر في الدقيقة أو سلسلة فلاتر RF600(1500-5000 LPM) ذاتية التنظيف. جميع فلاترنا والمصافي تستخدم نفس التقنية المبتكرة، والتي توفر غسلًا ذاتيًا فعالًا للشبكة للحفاظ على وضوحها لمجموعة متنوعة من معدلات التدفق.



RF200

  • شبكة تصفية نايلون قوية
  • تصفية حتى 60 ميكرون
  • موثوقية عالية وسهولة الاستخدام
  • يعمل مع معظم المضخات الحلزونية الطاردة المركزية واللامركزية
  • أقصى تدفق 14 متر مكعب في الساعة
  • تقليل تكاليف رأس المال والتثبيت والصيانة
  • يقلل حاجة لصهريج التسوية

Model

جدول اختيار حجم وسعة مصفاة الفلتر وحجم الشبكة (جالون/دقيقة)

    • أحجام الشبكة: 60 ميكرومتر, 115 ميكرومتر, 300 ميكرومتر
    • إمدادات المياه: موصول من الجانب الخارجي للمضخة الرئيسية
    • الاتصال الرئيسي: 2" خيط بريطاني قياسي ذكري للأنابيب
    • الغسيل العكسي للاتصال: 3/4 بوصة الاتحاد
    • السعة: 220 لتر / دقيقة, 13 م 3 / ساعة
    • غسل العكسي: 40 إلى 55 لتر / دقيقة, 2.4 إلى 3.3 م 3 / ساعة
    • example pump flow: 220 + 40 = 260 لتر / دقيقة

    • غسل العكسي ضغط: 20 إلى 50 كيلو باسكال لا تتجاوز 100 كيلو باسكال. اعتمادًا على الضغط ، سيتم تشغيل الدوار عند 60-122 دورة في الدقيقة. كيلو باسكال

    • حجم بالمليمتر: 206 ساعة210 القطر
    • الوزن: 4 كغ
    • السعة: 58 جالون في الدقيقة GPM
    • غسل العكسي: 11 جالون في الدقيقة GPMإلى 14.52946 جالون في الدقيقة GPM
    • example pump flow: 58 + 11 = 69

    • السعة: 3,487 جالون في الساعة
    • غسل العكسي: 634 جالون في الساعةإلى 872 جالون في الساعة
    • Example pump flow: 3,487 + 634 = 4,121

    • غسل العكسي ضغط: 20 إلى 50 كيلو باسكال لا تتجاوز 100 كيلو باسكال. اعتمادًا على الضغط ، سيتم تشغيل الدوار عند 60-122 دورة في الدقيقة. كيلو باسكال

    • الحجم بالبوصة: 8.1 ساعة 8.3 القطر
    • الوزن: 9 رطل
    • المواد: شبكة النايلون في حشوات البولي بروبيلين
    • قفص: الفولاذ المقاوم للصدأ 304 / 316
    • توربينة مركزية: الفولاذ المقاوم للصدأ 304 / 316
    • الطائرات النفاثة: 304 / 316 الفولاذ المقاوم للصدأ
    • محامل: أسيتال كوبوليمر
    • أحجام الشبكة: 50 ميكرومتر, 100 ميكرومتر, 315 ميكرومتر
    • إمدادات المياه: موصول من الجانب الخارجي للمضخة الرئيسية
    • الاتصال الرئيسي: 2" خيط بريطاني قياسي ذكري للأنابيب
    • الغسيل العكسي للاتصال: 3/4 بوصة الاتحاد
    • السعة: 220 لتر / دقيقة, 13 م 3 / ساعة
    • غسل العكسي: 40 إلى 55 لتر / دقيقة, 2.4 إلى 3.3 م 3 / ساعة
    • example pump flow: 220 + 40 = 260 لتر / دقيقة

    • غسل العكسي ضغط: 20 إلى 50 كيلو باسكال لا تتجاوز 100 كيلو باسكال. اعتمادًا على الضغط ، سيتم تشغيل الدوار عند 60-122 دورة في الدقيقة. كيلو باسكال

    • حجم بالمليمتر: 206 ساعة210 القطر
    • الوزن: 5 كغ
    • السعة: 58 جالون في الدقيقة GPM
    • غسل العكسي: 11 جالون في الدقيقة GPMإلى 14.52946 جالون في الدقيقة GPM
    • example pump flow: 58 + 11 = 69

    • السعة: 3,487 جالون في الساعة
    • غسل العكسي: 634 جالون في الساعةإلى 872 جالون في الساعة
    • Example pump flow: 3,487 + 634 = 4,121

    • غسل العكسي ضغط: 20 إلى 50 كيلو باسكال لا تتجاوز 100 كيلو باسكال. اعتمادًا على الضغط ، سيتم تشغيل الدوار عند 60-122 دورة في الدقيقة. كيلو باسكال

    • الحجم بالبوصة: 8.1 ساعة 8.3 القطر
    • الوزن: 11 رطل
    • المواد: شبكة الفولاذ المقاوم للصدأ 316 المسننة
    • قفص: الفولاذ المقاوم للصدأ 304 / 316
    • توربينة مركزية: الفولاذ المقاوم للصدأ 304 / 316
    • الطائرات النفاثة: 304 / 316 الفولاذ المقاوم للصدأ
    • محامل: أسيتال كوبوليمر
    • أحجام الشبكة: 1 ملم, 2 ملم
    • إمدادات المياه: موصول من الجانب الخارجي للمضخة الرئيسية
    • الاتصال الرئيسي: 2" خيط بريطاني قياسي ذكري للأنابيب
    • الغسيل العكسي للاتصال: 3/4 بوصة الاتحاد
    • السعة: 220 لتر / دقيقة, 13 م 3 / ساعة
    • غسل العكسي: 24 إلى 48 لتر / دقيقة, 1.44 إلى 2.88 م 3 / ساعة
    • example pump flow: 220 + 24 = 244 لتر / دقيقة

    • غسل العكسي ضغط: 20 إلى 50 كيلو باسكال لا تتجاوز 100 كيلو باسكال. اعتمادًا على الضغط ، سيتم تشغيل الدوار عند 60-122 دورة في الدقيقة. كيلو باسكال

    • حجم بالمليمتر: 206 ساعة210 القطر
    • الوزن: 4 كغ
    • السعة: 58 جالون في الدقيقة GPM
    • غسل العكسي: 6 جالون في الدقيقة GPMإلى 12.680256 جالون في الدقيقة GPM
    • example pump flow: 58 + 6 = 64

    • السعة: 3,487 جالون في الساعة
    • غسل العكسي: 380 جالون في الساعةإلى 761 جالون في الساعة
    • Example pump flow: 3,487 + 380 = 3,867

    • غسل العكسي ضغط: 20 إلى 50 كيلو باسكال لا تتجاوز 100 كيلو باسكال. اعتمادًا على الضغط ، سيتم تشغيل الدوار عند 60-122 دورة في الدقيقة. كيلو باسكال

    • الحجم بالبوصة: 8.1 ساعة 8.3 القطر
    • الوزن: 9 رطل
    • المواد: المنسوجة
    • قفص: الفولاذ المقاوم للصدأ 304 / 316
    • توربينة مركزية: الفولاذ المقاوم للصدأ 304 / 316
    • الطائرات النفاثة: مطاط الطعام الطبيعي
    • أحجام الشبكة: 3 ملم, 6 mm
    • إمدادات المياه: موصول من الجانب الخارجي للمضخة الرئيسية
    • الاتصال الرئيسي: 2" خيط بريطاني قياسي ذكري للأنابيب
    • الغسيل العكسي للاتصال: 3/4 بوصة الاتحاد
    • السعة: 220 لتر / دقيقة, 13 م 3 / ساعة
    • غسل العكسي: 24 إلى 48 لتر / دقيقة, 1.44 إلى 2.88 م 3 / ساعة
    • example pump flow: 220 + 24 = 244 لتر / دقيقة

    • غسل العكسي ضغط: 20 إلى 50 كيلو باسكال لا تتجاوز 100 كيلو باسكال. اعتمادًا على الضغط ، سيتم تشغيل الدوار عند 60-122 دورة في الدقيقة. كيلو باسكال

    • حجم بالمليمتر: 206 ساعة210 القطر
    • الوزن: 4 كغ
    • السعة: 58 جالون في الدقيقة GPM
    • غسل العكسي: 6 جالون في الدقيقة GPMإلى 12.680256 جالون في الدقيقة GPM
    • example pump flow: 58 + 6 = 64

    • السعة: 3,487 جالون في الساعة
    • غسل العكسي: 380 جالون في الساعةإلى 761 جالون في الساعة
    • Example pump flow: 3,487 + 380 = 3,867

    • غسل العكسي ضغط: 20 إلى 50 كيلو باسكال لا تتجاوز 100 كيلو باسكال. اعتمادًا على الضغط ، سيتم تشغيل الدوار عند 60-122 دورة في الدقيقة. كيلو باسكال

    • الحجم بالبوصة: 8.1 ساعة 8.3 القطر
    • الوزن: 9 رطل
    • المواد: الفولاذ المقاوم للصدأ المثقب 304
    • قفص: الفولاذ المقاوم للصدأ 304 / 316
    • توربينة مركزية: الفولاذ المقاوم للصدأ 304 / 316
    • الطائرات النفاثة: مطاط الطعام الطبيعي
    • محامل: أسيتال كوبوليمر
