Rohrreibungsverlust PVC

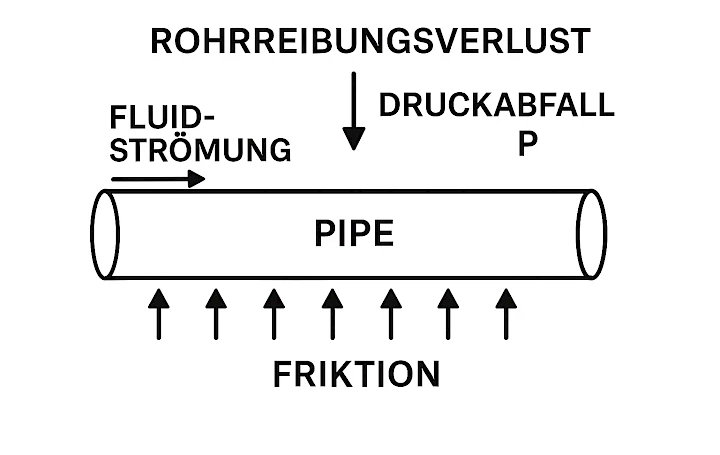

Viele Faktoren beeinflussen den Reibungsverlust der Rohrleitung. Am wichtigsten sind der Durchmesser und die Länge des Rohrs, aber auch andere Faktoren wie die Turbulenz der Strömung, die Rauheit des Rohrs und zusätzliche Bögen, Verbindungen oder Ausrüstungen wie Ventile, Filter und Venturis erhöhen den Druckverlust, den du berücksichtigen musst. In der Tabelle sind die Reibungsverluste auf der y-Achse als Durchflussmenge in Litern / Minute und auf der x-Achse als Rohrgröße in mm / Zoll angegeben, basierend auf dem Innendurchmesser.
Rohrreibungsverlust - PVC- und Polyethylen-Rundrohre
Rohr-Innendurchmesser - Zoll/mm
| Durchflussmenge | 13mm | 20mm | 25mm | 32mm | 40mm | 50mm |
|---|---|---|---|---|---|---|
| Liter/min | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2 |
| 30 | 70 | 16.5 | 5.3 | 1.4 | 0.7 | 0.2 |
| 40 | - | 28 | 9 | 2.3 | 1.2 | 0.3 |
| 50 | - | 42 | 13 | 3.5 | 1.8 | 0.5 |
| 60 | - | 58 | 18 | 5 | 3 | 0.7 |
| 70 | - | 76 | 24 | 6.5 | 3 | 0.9 |
| 80 | - | - | 30 | 8 | 4 | 1.2 |
| 90 | - | - | 38 | 9 | 5 | 1.5 |
| 100 | - | - | 46 | 11 | 6 | 2 |
| 125 | - | - | 70 | 17 | 9 | 3 |
| 150 | - | - | - | 25 | 12 | 4 |
| 175 | - | - | - | 33 | 16 | 6 |
| 200 | - | - | - | 42 | 21 | 7 |
| 250 | - | - | - | 64 | 32 | 10 |
| 300 | - | - | - | - | 45 | 14 |
| 400 | - | - | - | - | 78 | 24 |
| 500 | - | - | - | - | - | 36 |
| Durchflussmenge | 64mm | 75mm | 90mm | 100mm | 125mm | 150mm |
|---|---|---|---|---|---|---|
| Liter/min | 2"1/2 | 3 | 3"1/2 | 4 | 5 | 6 |
| 30 | - | - | - | - | - | - |
| 40 | - | - | - | - | - | - |
| 50 | 0.15 | - | - | - | - | - |
| 60 | 0.2 | - | - | - | - | - |
| 70 | 0.2 | 0.1 | - | - | - | - |
| 80 | 0.3 | 0.16 | - | - | - | - |
| 90 | 0.45 | 0.23 | - | - | - | - |
| 100 | 0.5 | 0.2 | 0.12 | - | - | - |
| 125 | 0.8 | 0.3 | 0.18 | 0.1 | - | - |
| 150 | 1.2 | 0.5 | 0.2 | 0.14 | - | - |
| 175 | 1.5 | 0.6 | 0.33 | 0.18 | - | - |
| 200 | 2 | 1 | 0.4 | 0.2 | 0.8 | - |
| 250 | 2.8 | 1.2 | 0.6 | 0.3 | 0.12 | - |
| 300 | 4 | 2 | 1 | 0.45 | 0.17 | - |
| 400 | 6.8 | 3 | 1.5 | 0.8 | 0.2 | 0.12 |
| 500 | 11 | 5 | 3 | 1.5 | 0.5 | 0.17 |
